作为有限元分析的物理分析中的一个一个常见的分析，撞击分析要比我们常见的扭矩，拉力，挤压等分析要复杂一些，为了简化相应的分析模型，本次我们作出一个钢球以及一块钢板的相对运动做出相应的分析；

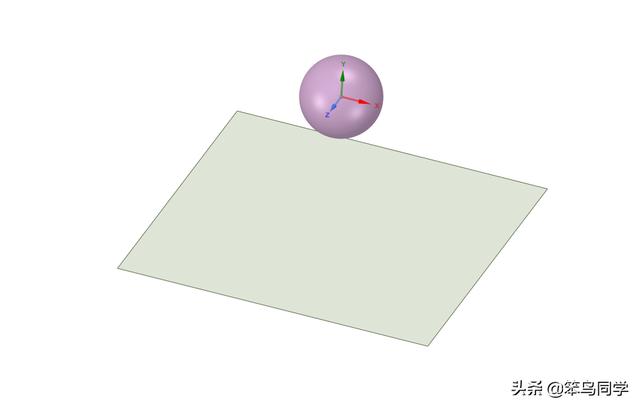

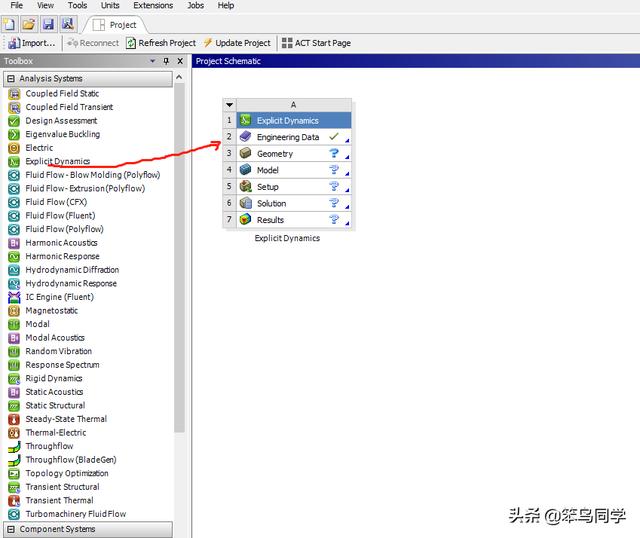

一、采用第三方软件绘制模型，这个根据个人爱好以及习惯来确认，双击Expliat Dynamics建立动力学分析模块；

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

双击建立

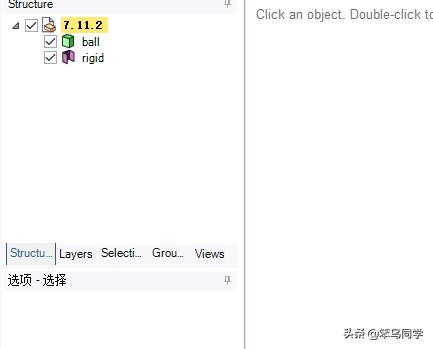

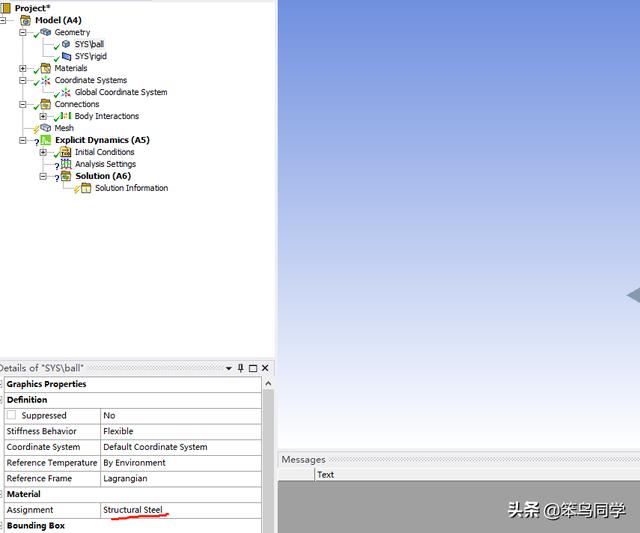

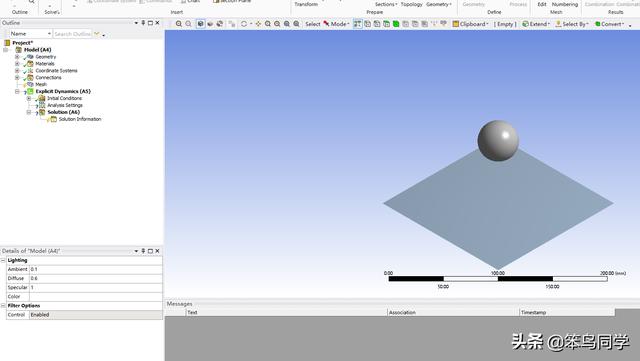

二、根绝材料性能修改结构钢数据，导入三维立体图；

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

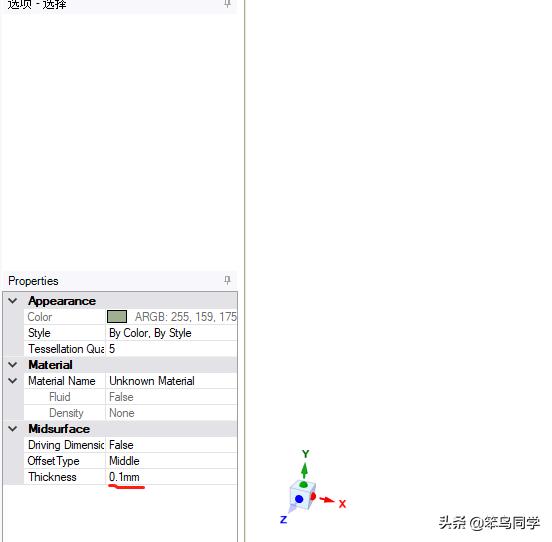

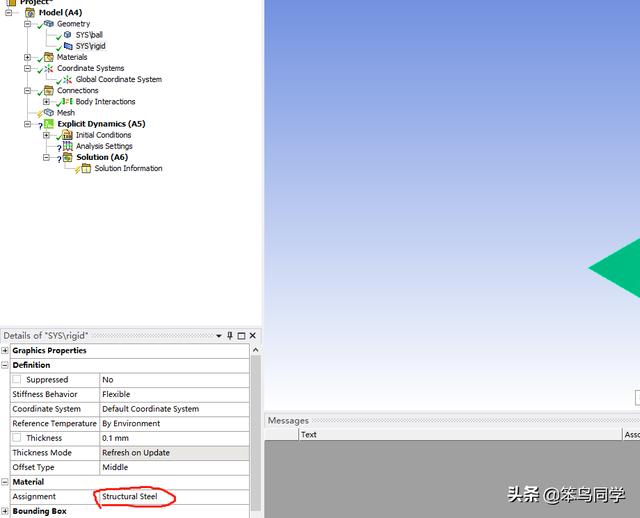

设置钢板厚度为0.1mm，也可以根据情况设置成不同的厚度值，不同的厚度值会产生呢过不同的效果，您可以试着去改变岔开不同的效果情况；

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

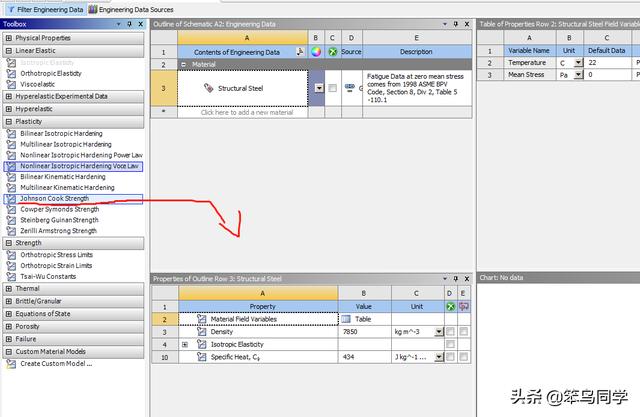

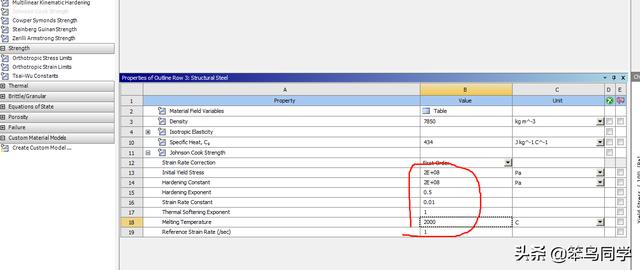

双击 ENGNIEERING DATA SOURCES,找到并双击 J C S 如图所示，依次填写相应的数值，记得显示黄色的框需要我们修改填写的地方。。。。

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

三、右键单击model 更新按钮，更新后，双击进入model模块，进行网格划分以及条件设定，此次网格划分，对球和钢板单独进行创建网格；

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

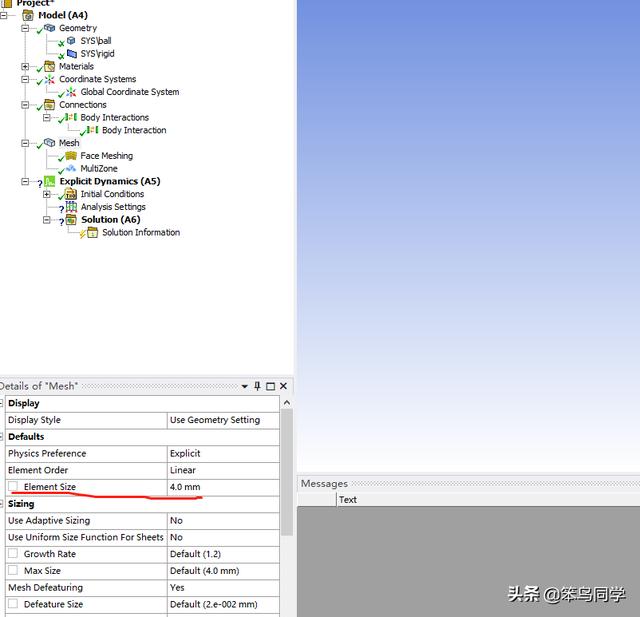

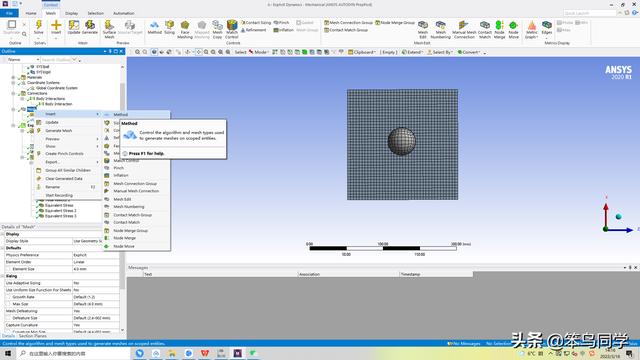

此处为了降低计算量，右键单击 mesh 插入method

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

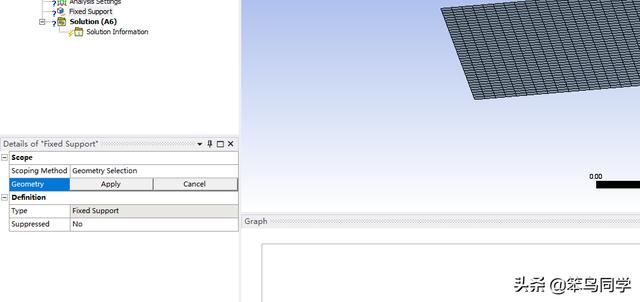

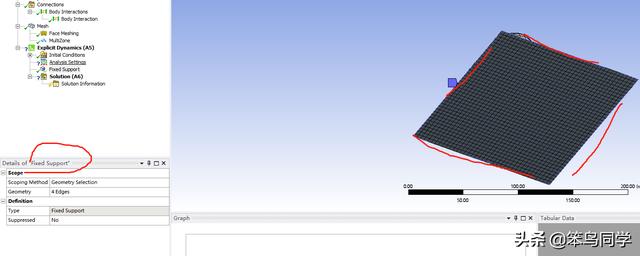

四、设置环境条件，使用fixed固定钢板的四条边，注意是四条边缘；

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

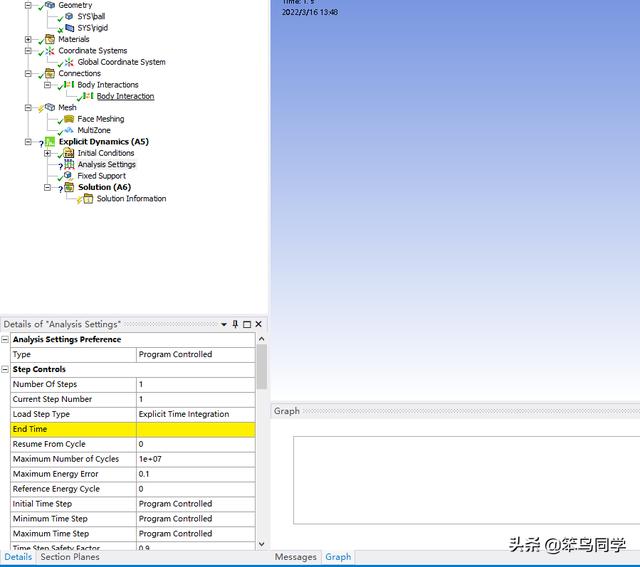

设置小球的速度以及分析的时长

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

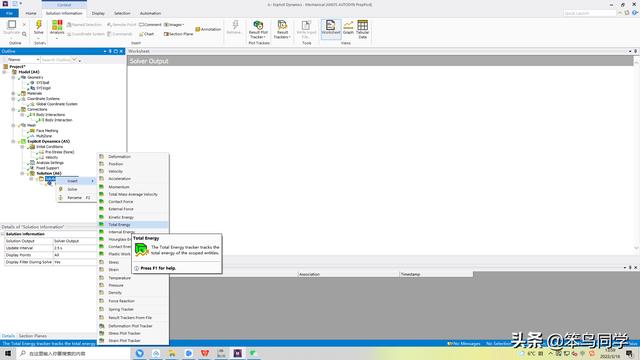

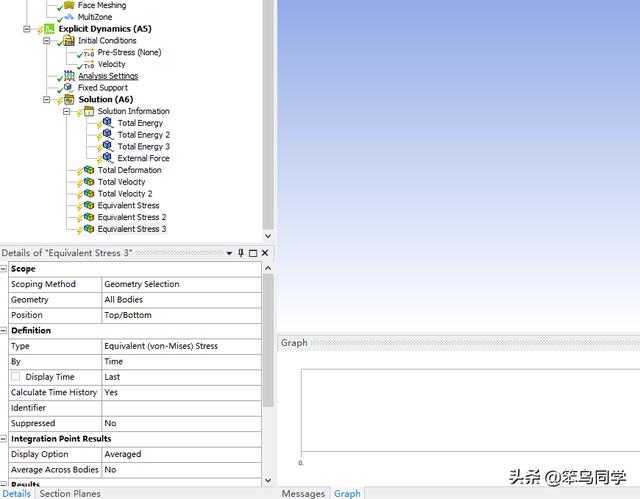

五、设置要求解的内容和项目，，，，依次设置即可，，，，

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

mysql workmysql workbench使用教程图解ench使用教程 创建表（mysql workbench使用教程图解）

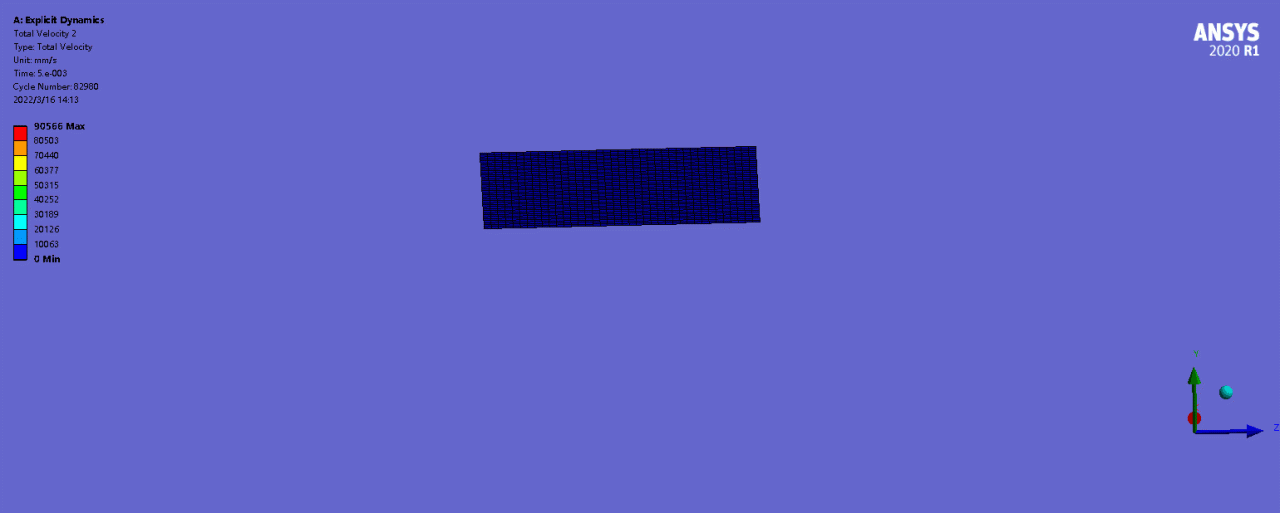

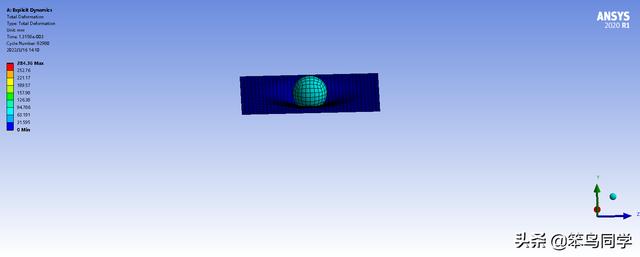

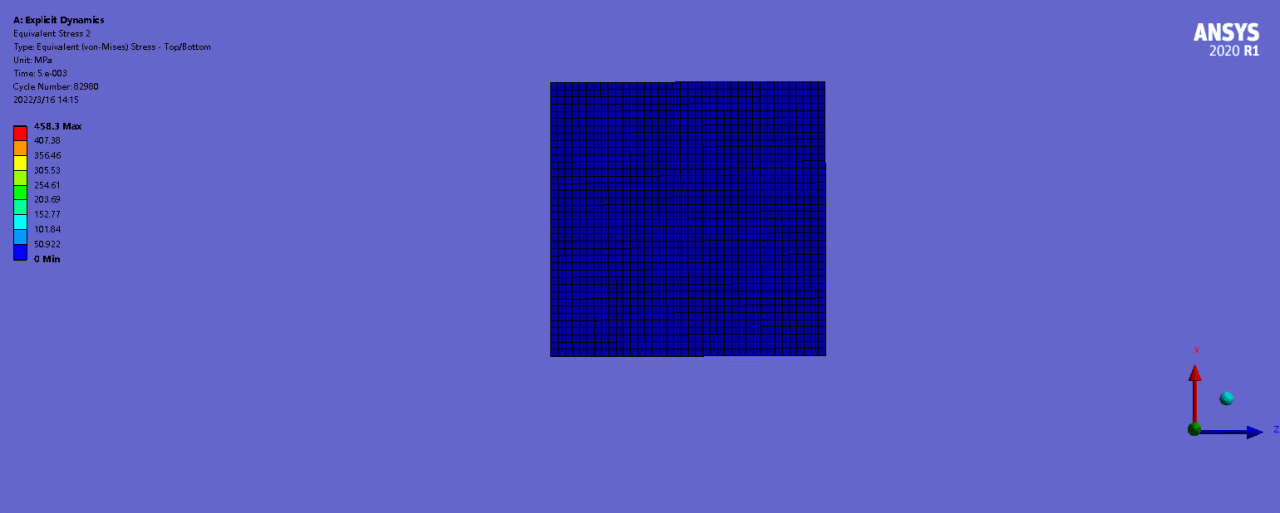

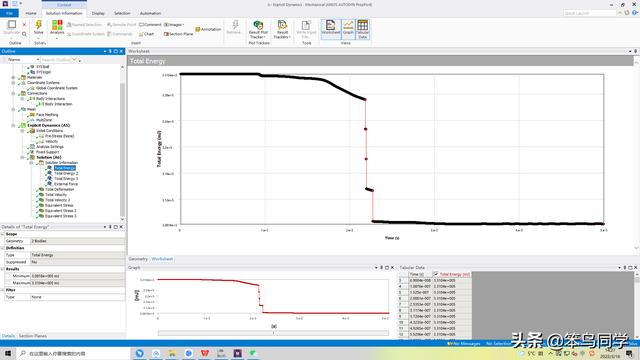

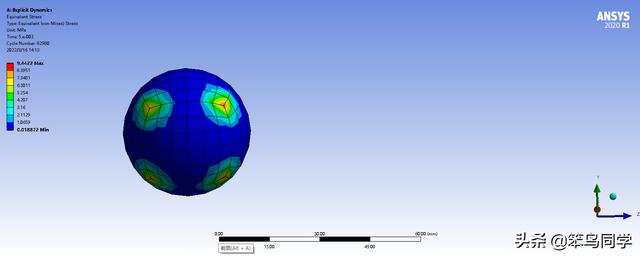

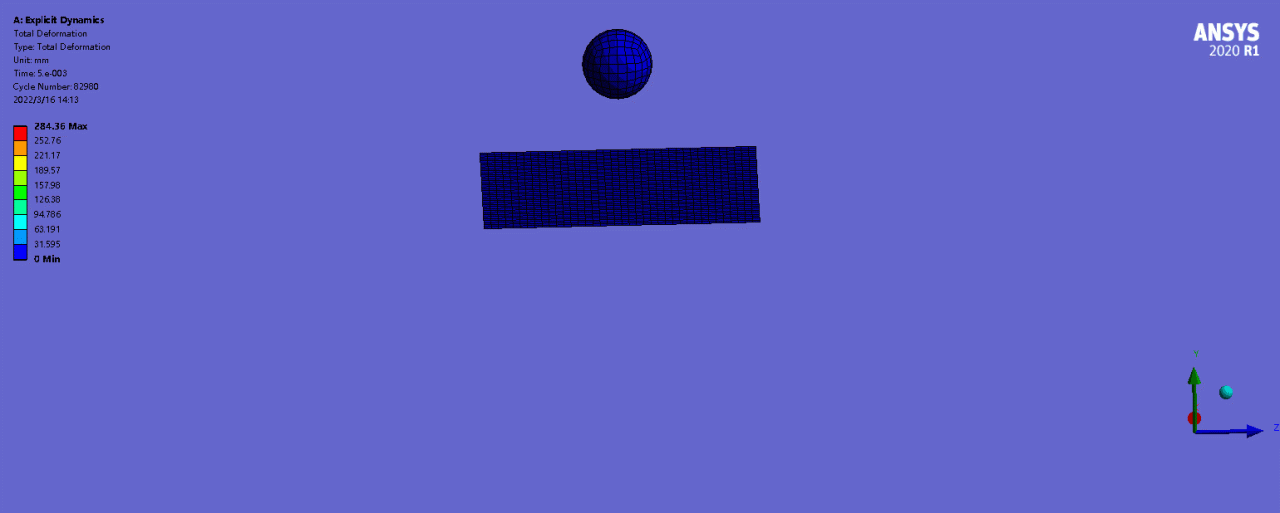

六、单击solve，慢慢的等待即可，等待完成后我们就可以查看结果了：
