前言：由于工作中经常要计算齿轮的各个相关参数，手边的工具倒是有不少，但是功能相对单一，往往要打开好几个小工具，来回切换，需要多次输入，着实烦人。最终还是下定决心自己动手编写一个功能相对齐全的齿轮计算工具。

起初想在excel里编写，但是excel看着费劲，不够清爽，还是规规矩矩写一个桌面应用程序比较好，一起来看看它长什么样吧：

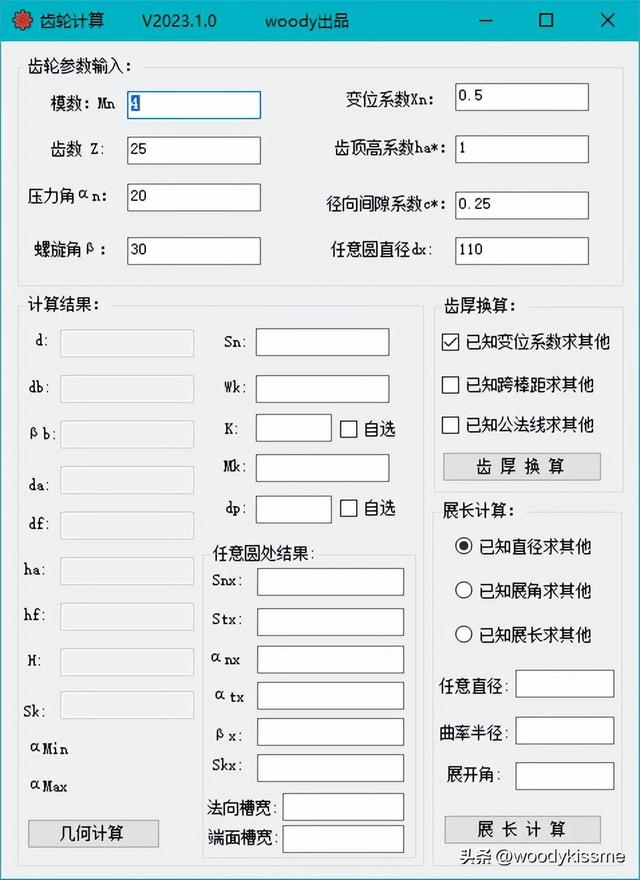

界面是这样的：

主要分了几个区域：

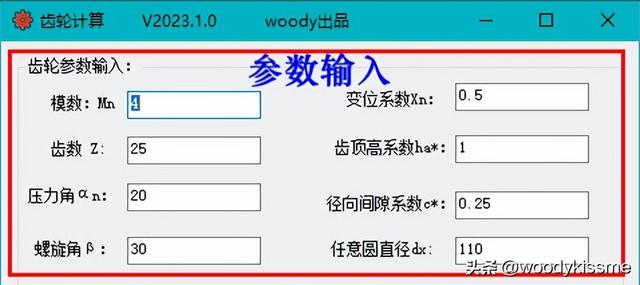

1.参数输入区域

这些是构成一个渐开线齿轮必要的参数，当然其中任意圆直径不是必须的，如果需要计算齿轮某个圆处的相关参数就需要输入。

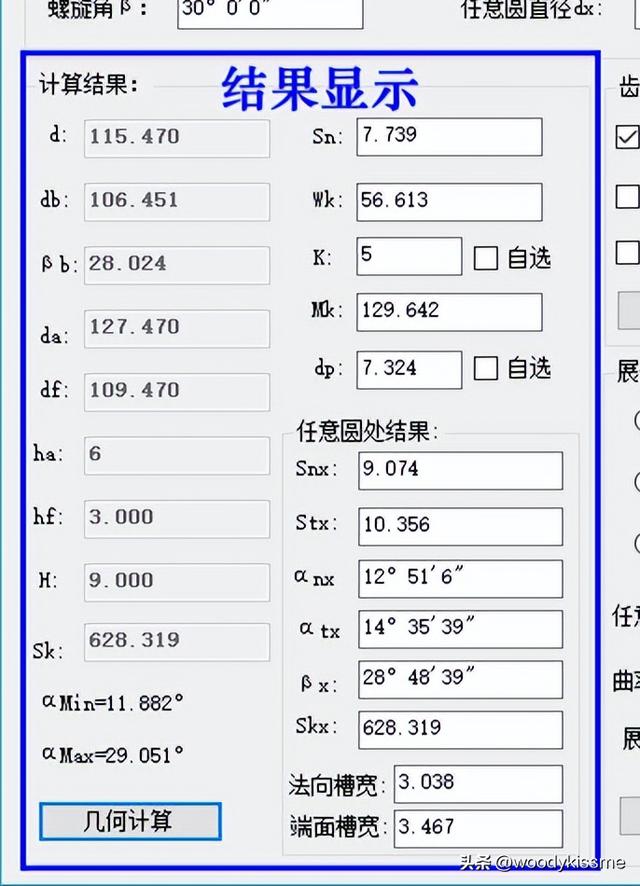

2.基本几何参数

参数输入完之后，点击几何计算就可以得到相关的参数了。

别担心符号的含义，鼠标放上会有提示，跨齿数和量棒直径，可以选择“自选”确定好之后再计算对应的公法线和跨棒距。

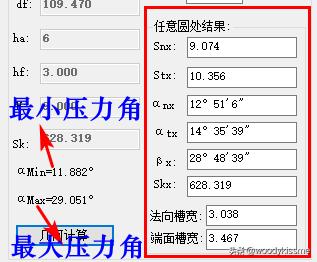

这里还给出了整个齿廓渐开线上压力角的范围，红色框内就是刚刚输入的任意圆出的相关承参数，我目前想到的有这些，小伙伴还有什么尺寸是需要计算出来的，可以私信告诉我，谢谢！

3.齿厚换算

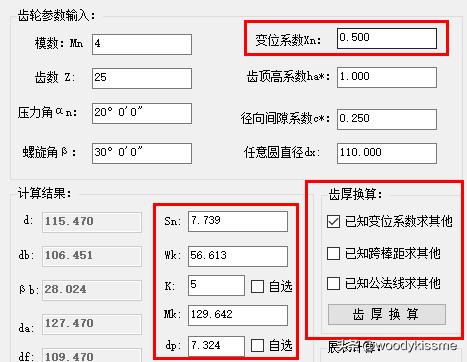

接下来是比较实用的齿厚换算的功能了：

选择不同的换算模式，可以通过一个已知条件计算对应的其他齿厚参数，当然前提是齿轮的基本参数Mn，αn，和β是齐全的。我经常使用的就是这个功能。

4.展长相关转换

最后一个模块是展长和展角和对应直径的换算，这个在齿轮检测报告中经常会遇到：

这个和前面齿厚换算的使用方式相同，如果您对这几个参数的含义还不太清楚，可以看看之前发的关于渐开线方程的文章，里面有详细的讲解。

总结

目前想到需要具备的功能有这些，大家还有没有什么功能会被用到的，欢迎评论或者私信告诉我，继续提高完善！

我是woodykissme，定期分享有关，机械传动及齿轮加工方面的内容，对这方面感兴趣的小伙伴，可以关注我。希望能够与大家讨论一下：

齿轮的设计及加工方法，加工齿轮所用的刀具设计、制造及使用方面的相关问题。

齿轮刀具设计计算方法，相关应用程序的开发，CAD二次开发自动绘图等的相关技术问题。
刀具应用方面，刀具的切削参数、涂层和使用寿命，加工中遇到的问题和解决办法等问题。

今天就分享到这，感谢您抽出宝贵的时间阅读！
