气缸是自动化设备上用的较多的气动元件之一，常与滑轨、直线轴承等配合使用，是直线运动模块的动力源，如图（1）所示。因为大部分结构的气缸只能承受轴向力，不能承受径向力，所以要与滑轨、直线轴承等直线导向元件配合使用。

图（1）气缸与滑轨、直线轴承配合使用实例

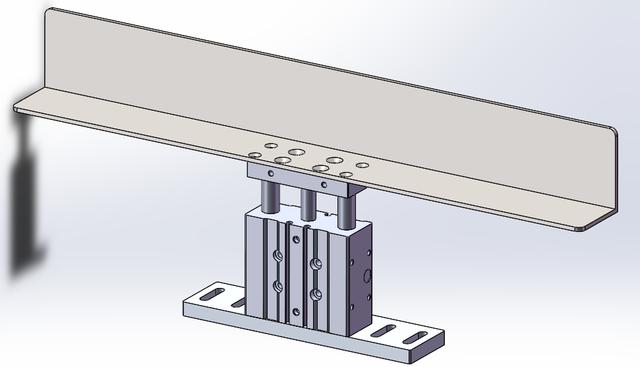

也有一些结构的气缸，本身就自带导向件，如双轴、三轴气缸等，这种气缸就可独立使用，如图（3）所示。

图（3）三轴气缸示意图

气缸的种类繁多，要在工作过程中不断的学习了解，根据需要灵活选择使用。

从以下三个方面来阐述设计过程中需要对气缸掌握的知识点：1、气缸3D模型的调用；2、气缸的行程仿真；3、出工程图时对气缸的处理方法。这篇文章先阐述气缸3D模型的调用。

气缸有很多品牌，比如亚德客(AirTAC)、气立可(CHLIC)，SMC等等，如图（4）所示。这些品牌都提供3D模型库，目的就是方便工程师设计，这些软件都是免安装的，很方便。

图（4）常用气缸品牌

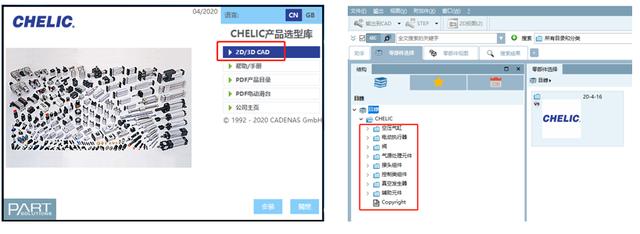

我们以气立可(CHLIC)为例，阐述其调用方法，其它品牌调用方法基本相同。鼠标双击对应图标，打开初始界面如图（5）所示，鼠标单击“2D/3D CAD”转到图（6）主界面，可以看到气立可的所有产品，气缸只是其中的一个。

图（5）初始界面图（6）主界面

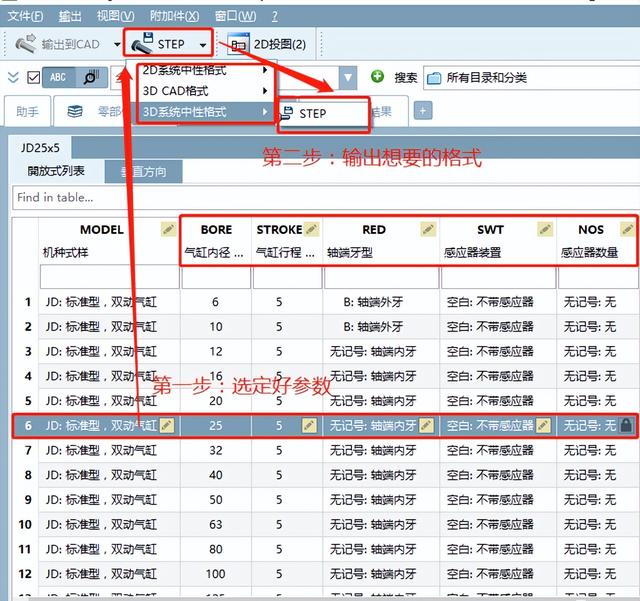

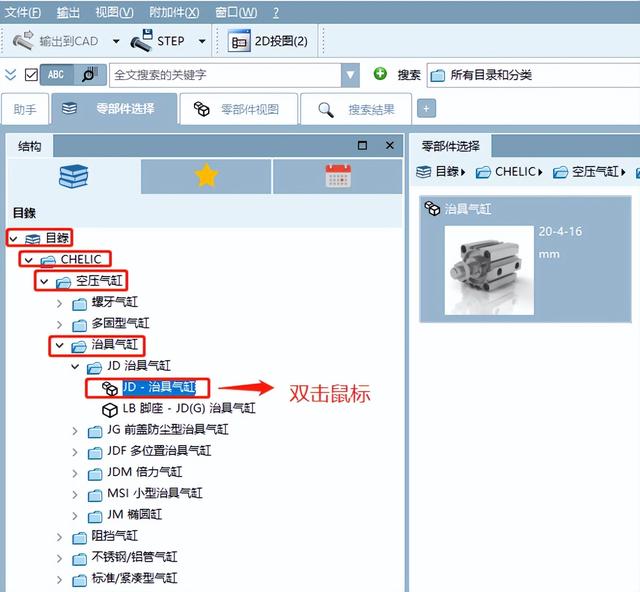

找到我们想要的产品“治具气缸”，如图（7）所示。鼠标双击进入“治具气缸”选型界面，如图（8）所示，选定好需要的规格参数，对气缸来说重要的参数包含缸径、行程、牙型、磁磺型号等，进而输出希望的文件格式。

图（7）示意图

图（8）“治具气缸”选型界面

调用其它的气动零件也是基本相同的操作方法。

文章是送给初入自动化行业做设计的兄弟，大佬勿喷，谢谢。限于笔者的学识、能力，文章中难免会存在一些缺陷甚至错误，敬请各位读者批评指正，感谢提供宝贵的建议，再次感谢大家。
